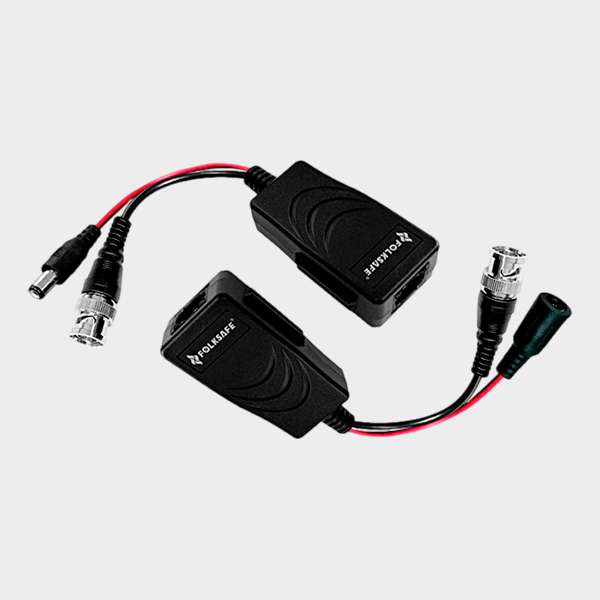

Balun de alimentación (12 V/24 V, CA/CC), vídeo HD de un solo canal, color negro.
El modelo FS-HD4301VP de Folksafe es un transmisor y receptor de video y energía que permite la transmisión de señal de energía y video CCTV HD en tiempo real de manera rentable. Tiene un cable flexible coaxial mini que permite un montaje rápido en cámaras fijas, permite el montaje en la cámara en la mayoría de las cámaras domo y permite una conexión flexible con DVR. Usado en pares, elimina el costoso y voluminoso cable coaxial.
El rechazo de interferencia superior y las bajas emisiones permiten que las señales de video y energía coexistan en el mismo paquete de cables que los circuitos de teléfono, comunicación de datos o energía de bajo voltaje, lo que permite también el uso de una planta de cable compartida o existente. El FS-HD4301VP es un supresor de sobretensiones incorporado para proteger el equipo de video contra picos de voltaje dañinos. Su inmunidad a la diafonía y al ruido garantizan señales de vídeo de calidad.
CARACTERÍSTICAS
- Transmisión en tiempo real sobre UTP cat5e/6
- No se requiere energía
- Compatible con todas las cámaras analógicas HD-TVI/CVI/AHD/CVBS
- Consulte la parte "Tabla de distancia de transmisión" para averiguar la distancia de las cámaras
- 720P/960P/1080P/3MP/4MP/5MP/4K
- Conector BNC macho con pigtail mini-coaxial extendido
- Toma RJ-45 para cable UTP
- TVS de estado sólido incorporado (supresor de voltaje transitorio) para protección contra sobretensiones
- Diseño de filtro de onda, diseño antiestático
- Grado de diseño de protección contra rayos: Ⅲ
- Inmunidad al ruido y diafonía de 60 dB
- Rechazo de interferencia excepcional
- Carcasa de plástico de ingeniería ABS
*Nota:
1. La distancia de transmisión real variará según la calidad del cable, la cámara específica y el entorno del sitio.
2. Asegúrese de instalar el transmisor en el lado de la cámara y el receptor en el lado del DVR para lograr la mejor calidad de video.
3. Si ajusta la saturación del DVR, la distancia de transmisión de video podría ser mayor. HD-CVI 720P: máximo hasta 470 m (1541 pies).
4. Si se produce una aberración cromática, ajuste también la saturación, la imagen se recuperará perfectamente automáticamente.
5. El dispositivo no es resistente al agua y no debe usarse al aire libre.
ESPECIFICACIONES
Formato de video:
HD-TVI/CVI/AHD/CVBS
Frecuencia de operación:
CC a 71 MHz
Rechazo de modo común/modo diferencial:
15 KHz a 71 MHz 60 dB típ.
Impedancia:
Coaxial: Macho BNC 75Ω no balanceado
UTP: RJ45 100Ω balanceado
Atenuación:
1,5 dB típico. máx.
Tipo de alambre:
Cableado de red
Un par trenzado sin blindaje (para cada señal de video) 24-16 AWG (0,5-1,31 mm)
Tipo de categoría:
UTP categoría 5e/6
Impedancia:
100 ± 20 ohmios
Resistencia de bucle de CC:
52 ohmios por 1000 pies (18 ohmios por 100 m)
Capacitancia diferencial:
19 pF/pie máx. (62 pF/m máx.)
Entrada de alimentación:
12 V/24 V, CC/CA
Transmisión de potencia:
12V/24V, DC/AC, vía UTP cat5e/6. por favor refiérase a la tabla de distancia de poder arriba
Conector entrada/salida de vídeo:
Conector BNC macho
Entrada/salida de vídeo:
Conector RJ45
Entrada de video:
2KV (modo común), 10/700us IEC61000-4-5/1955(GB/T 1726, 5-1999)
Salida de vídeo:
2KV (modo diferencial), 10/700us IEC61000-4-5/1955(GB/T 1726, 5-1999)
Dimensiones (largo x ancho x alto):
60,4*29*20,4 mm (conector BNC y cable excluidos)
Peso neto:
60g
Temperatura de funcionamiento:
-20º ~ 70º C
Humedad relativa:
0~95% (sin condensación)
Temperatura de almacenamiento:
-40º ~ 150º C
